Mổ xẻ các linh kiện trên mainboard PC

Bạn là một người đam mê về công nghệ, chắc hẳn các thuật ngữ như mainboard bạn đã rành rọt,… Vậy thì main máy tính PC có cấu tạo chi tiết như thế nào bạn đã biết rõ? Cùng mổ xẻ các linh kiện trên mainboard PC qua bài viết sau đây!

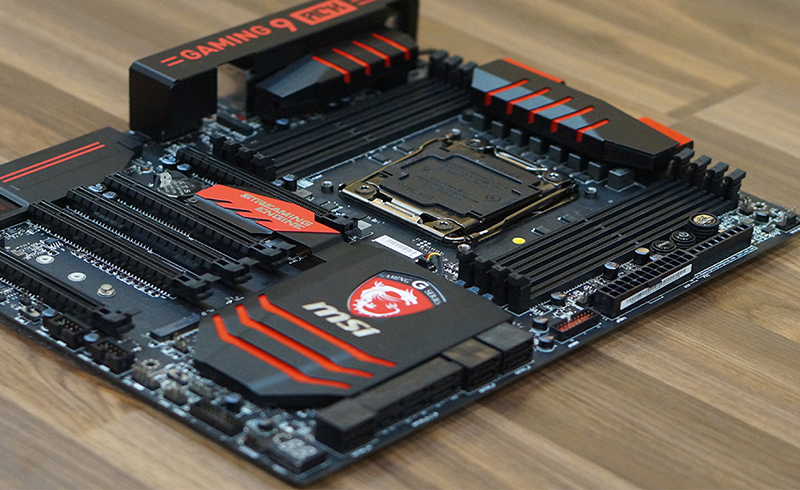

Mainboard PC là gì?

Mainboard (bo mạch chủ) là một bảng mạch đóng vai trò như một nền tảng cho máy tính có vai trò kết nối các linh kiện thành một thể thống nhất. Linh kiện này sẽ nằm ở thùng máy, hoặc được tích hợp đằng sau màn hình nếu là máy tính AIO.

Cơ chế hoạt động mainboard PC

• Ở giữa các thiết bị có tốc độ truyền tải dữ liệu, hỗ trợ việc truyền nhận dữ liệu giữa các linh kiện trong máy tính với nhau.
• Trong mainboard máy có 2 con chip gọi là chipset cầu bắc và chipset cầu nam, chúng mang nhiệm vụ kết nối các thành phần như ổ cứng, RAM, CPU, GPU lại với nhau.
• Thông qua chip cầu bắc và cầu nam, tốc độ Bus sẽ được điều chỉnh để được đồng bộ nhất.

Mổ xẻ các linh kiện trên mainboard PC

CPU

CPU (Central Processing Unit) được xem là bộ não, bộ xử lý trung tâm của máy tính.

Thông số:

• Thương hiệu sản xuất (Intel, AMD,…)
• Model (Intel Pentium IV, Intel Core I7-860,…)
• Số chân cắm
• Socket tương thích

RAM

RAM (Random Access Memory) là nơi lưu trữ dữ liệu tạm thời, sẽ bị mất đi khi nguồn điện bị tắt.

Thông số:

• Loại RAM (DDR3, DDR4,…)
• Dung lượng RAM
• Số chân RAM
• Điện áp tương thích

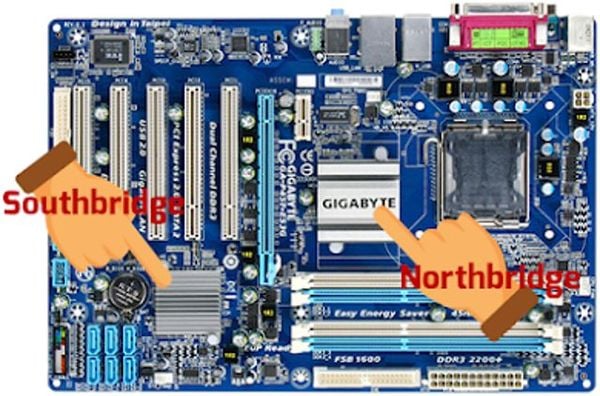

Chipset Bắc

Chipset Bắc (Memory Controller Hub) giúp cho việc liên lạc giữa các thiết bị CPU, RAM, AGP hoặc PCI Express, và chip cầu nam dễ dàng hơn.

Thông số:

• Thương hiệu
• Model
• Loại chân

Chipset Nam

Chipset Nam (I/O Controller Hub) truyền kết nối với các thiết bị ngoại vi.

Thông số:

• Thương hiệu
• Model
• Loại chân

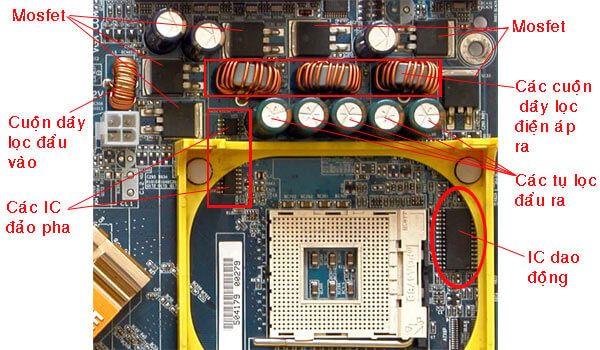

ICs

Có các loại IC trên mainboard PC như IC điều khiển nguồn, IC dao động,…

Thông số:

• Model IC
• Số chân IC
• Vị trí chân số 1 của IC

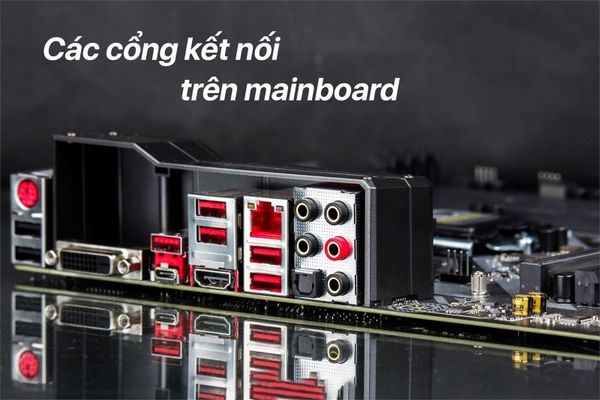

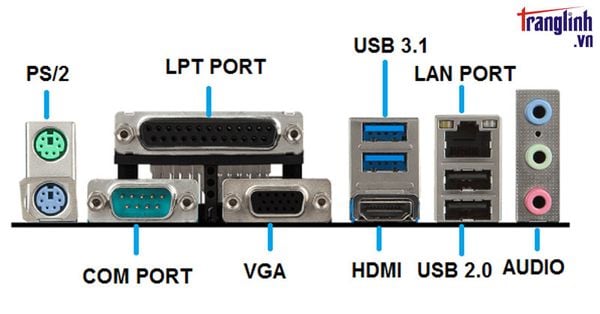

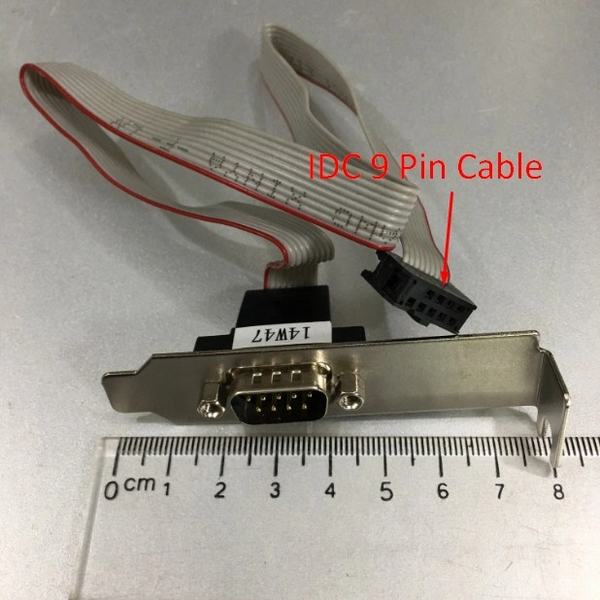

Cổng Serial

Cổng nối tiếp (Serial) là một trong các cổng thông dụng trong các máy tính, kết nối các thiết bị ngoại vi với máy tính như bàn phím, chuột, máy quét,...

Thông số:

• Màu nhận dạng cổng
• Số chân cổng

Cổng USB

USB là một chuẩn kết nối tuần tự chuyện dùng trong máy tính, có thể mở rộng 127 thiết bị kết nối cùng vào một máy tính.

Thông số:

• Số cổng USB trên mainboard
• Loại cổng USB (2.0, 3.0,…)

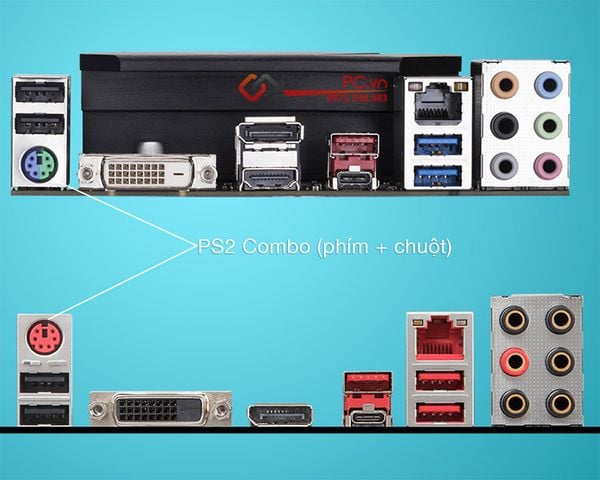

Cổng PS/2

Đây là cổng kết nối bàn phím, chuột và các thiết bị khác sử dụng cổng PS/2 vào máy tính.

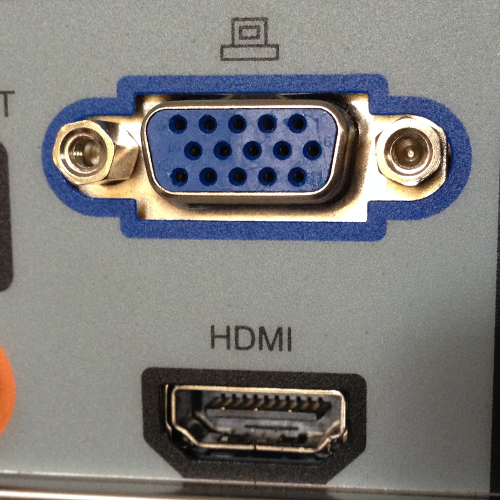

Cổng VGA

VGA (Video Graphics Array) hỗ trợ việc kết nối từ máy tính đến các thiết bị chiếu ảnh thông qua các dây cáp.

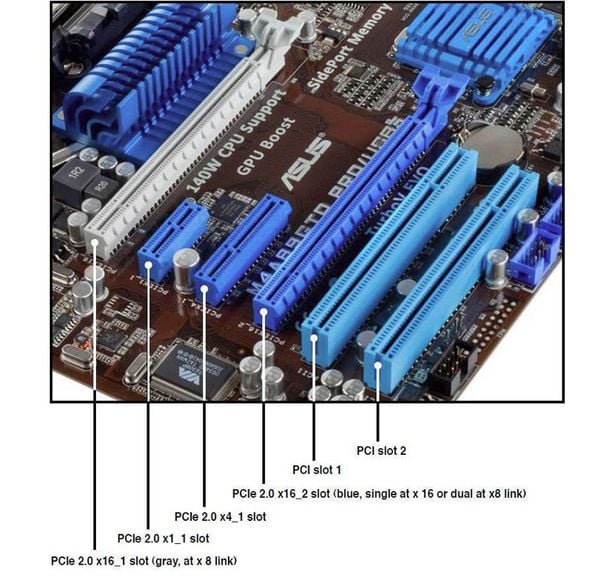

Cổng PCI

PCI là cổng kết nối các thiết bị ngoại vi. Có các thông số sau:

• Màu cổng
• Số cổng trên mainboard
• Số chân pin

Cổng LAN

Đây là cổng để truyền tín hiệu internet cho các máy để sử dụng và dùng chuẩn cáp mạng RJ45.

Thông số:

• Số cổng LAN trên mainboard
• Số dây dẫn kết nối

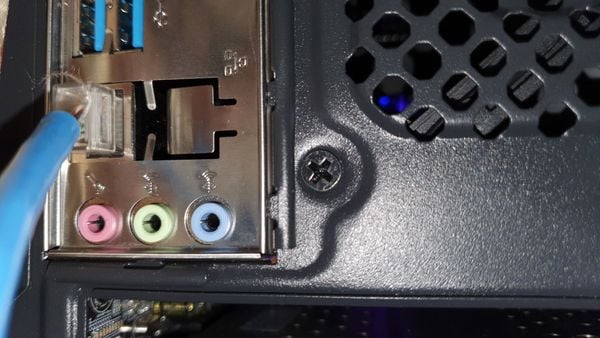

Loa, mic

Dùng để kết nối tai nghe, micro trên mainboard.

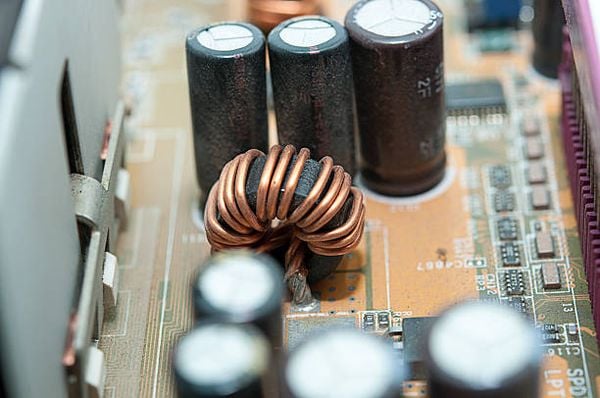

Cuộn dây lọc điện áp vào - ra

Thành phần này có nhiệm vụ giữ cường độ dòng điện cho các mạch điện.

Thông số:

• Hình dạng
• Số vòng dây
• Kí hiệu

Tụ điện

Dùng để lọc nguồn, lọc nhiễu, dùng cho mạch tạo dao động. Có 2 loại tụ điện là tụ gốm không phân cực và tụ hóa có phân cực.

Thông số:

• Hình dạng
• Màu sắc
• Ký hiệu

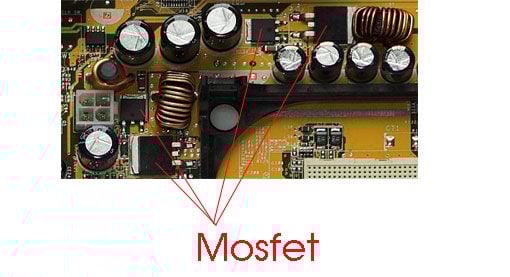

Transistor (Mosfet)

Đây là một loại linh kiện bán dẫn chủ động, khuếch đại hoặc một khóa điện tử, dùng ký hiệu chữ Q hoặc PQ.

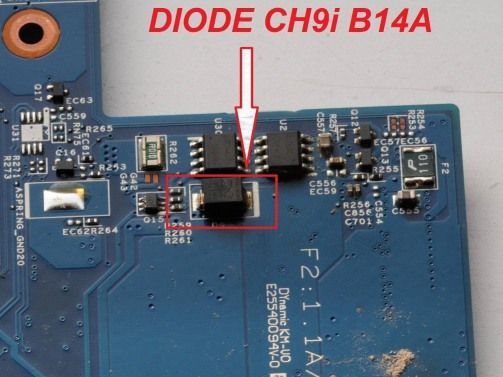

Diode

Linh kiện bán dẫn này cho phép dòng điện đi qua nó theo một chiều, không đi ngược chiều lại được.

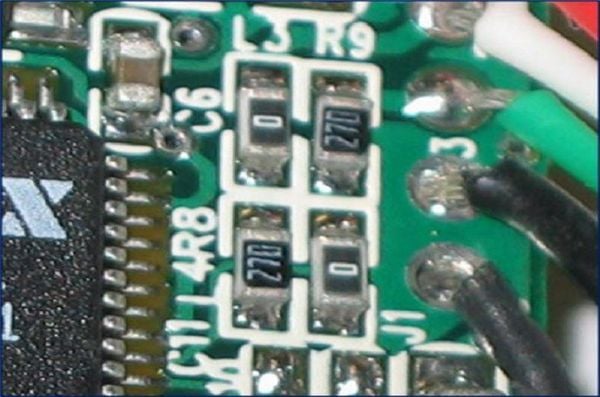

Điện trở

Điện trở là một linh kiện điện tử thụ động trong mạch điện có biểu tượng điện trở suất là đại lượng vật lý đặc trưng cho tính chất cản trở dòng điện của vật liệu. Ký hiệu bởi chữ R hoặc PR. Chúng có các thông số sau

• Màu
• Trở kháng
• Vị trí (gần nguồn, tụ điện,…)

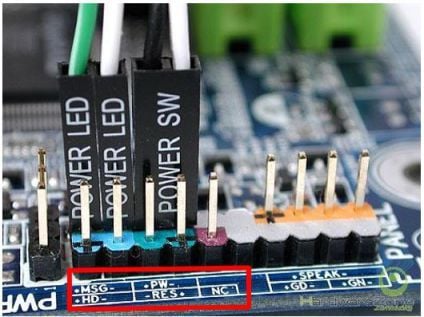

Chân Front Panel

Chân Front Panel là cụm với 9 chân dùng để kết nối các dây tín hiệu. Các dây tín hiệu là dây cắm đèn power ( POWER LED), dây cắm công tắc reset (RESET SW), dây cắm công tắt power (POWER SW), dây cắm đèn HDD( HDD LED).

Thông số:

• Số chân
• Màu từng chân
• Vị trí từng chân cắm

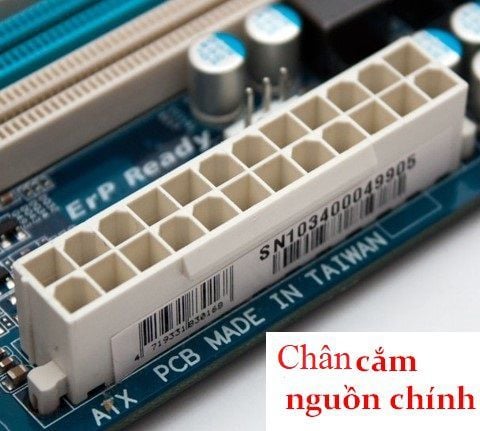

Chân cắm nguồn chính

Dùng để cắm dây nguồn chính từ bộ nguồn, cung cấp điện áp cho mainboard.

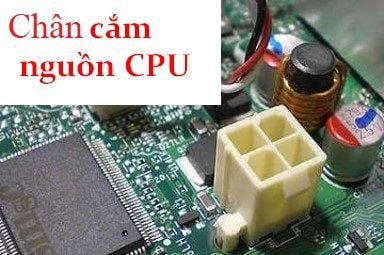

Chân cắm nguồn CPU

Dùng để cắm dây nguồn phụ từ bộ nguồn, cung cấp điện áp cho mainboard.

Thông số:

• Số chân
• Màu
• Vị trí

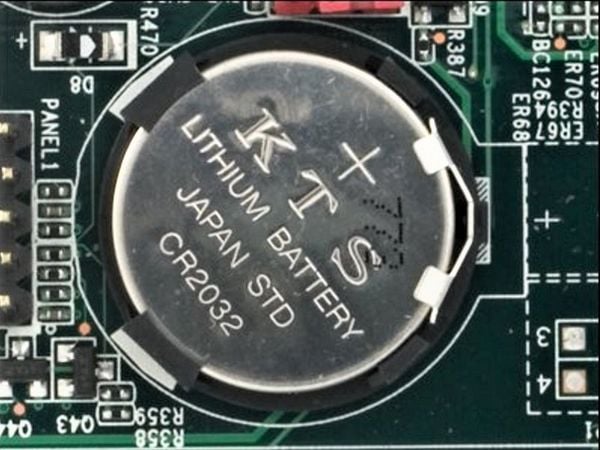

Pin CMOS

Pin CMOS dùng để cung cấp nguồn điện cho chip Cmos. Lúc này, bộ phận giúp lưu trữ thông tin cấu hình của các linh kiện khác trong máy đồng thời cập nhật thời gian liên tục, lấy giờ đó làm chuẩn cho hệ thống.
