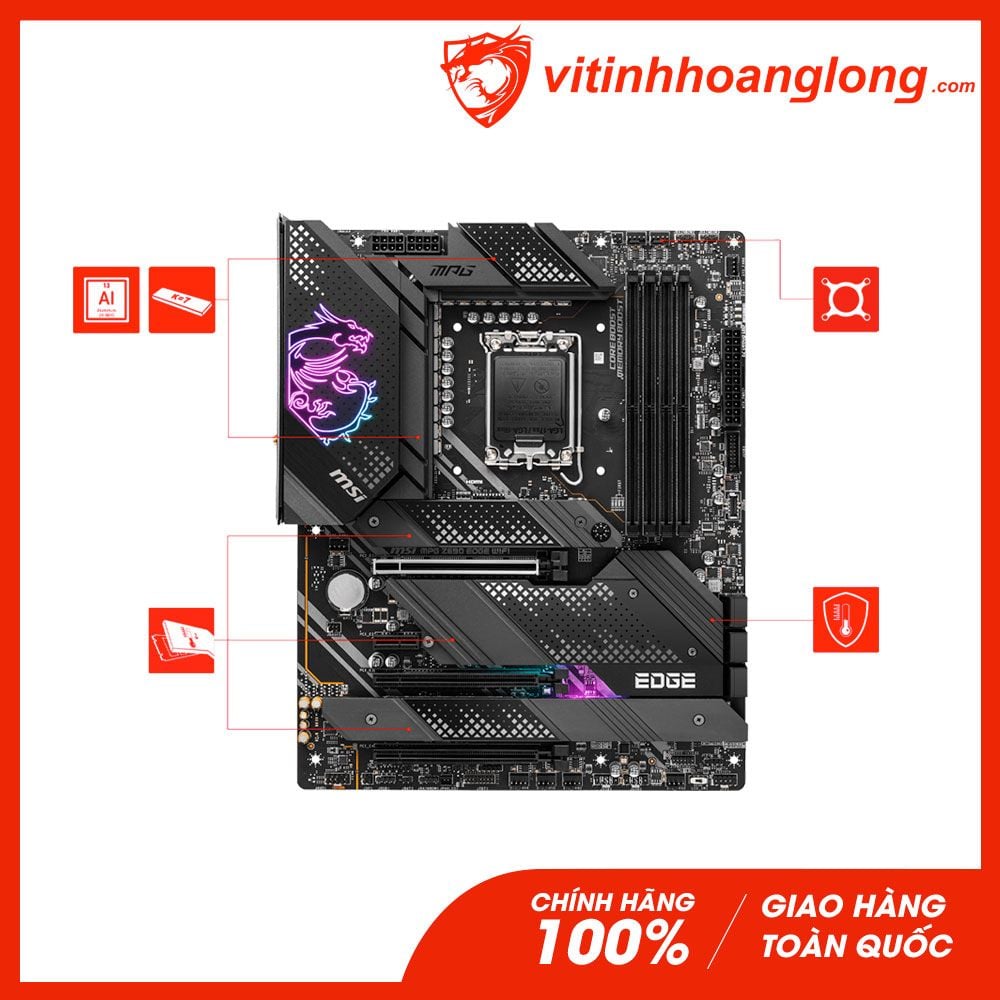

Mainboard Msi MPG Z690 EDGE WIFI

Sản phẩm

Bo mạch chủ

Tên Hãng

MSI

Model

MPG Z690 EDGE WIFI

CPU hỗ trợ

Intel

Chipset

Intel Z690

Socket

LGA1700

RAM hỗ trợ

• 4x khe cắm bộ nhớ DDR4, hỗ trợ lên đến 128GB
• Hỗ trợ 1R 2133/2666/2933/3200 MHz (bởi JEDEC & POR)
• Tối đa tần số ép xung:
  • 1DPC 1R Tốc độ tối đa lên đến 5200+ MHz
  • 1DPC 2R Tốc độ tối đa lên đến 4800+ MHz
  • 2DPC 1R Tốc độ tối đa lên đến 4400+ MHz
  • 2DPC 2R Tốc độ tối đa lên đến 4000+ MHz
• Hỗ trợ chế độ kênh đôi
• Hỗ trợ bộ nhớ không ECC, không đệm
• Hỗ trợ cấu hình bộ nhớ cao cấp Intel ^® (XMP)

ĐỒ HỌA TÍCH HỢP

• 1x HDMI 2.1 với cổng HDR, hỗ trợ độ phân giải tối đa 4K 60Hz
• 1 cổng DisplayPort 1.4 với HBR3, hỗ trợ độ phân giải tối đa 4K 60Hz

Khe cắm mở rộng

• 3x khe cắm PCIe x16
  • Khe cắm PCI_E1 (Từ CPU)
    • Hỗ trợ PCIe 5.0 x16
  • Khe cắm PCI_E3 & PCI_E4 (Từ chipset Z690)
    • Hỗ trợ PCIe 3.0 x4
• 1x khe cắm PCIe 3.0 x1 (Từ chipset Z690

Ổ cứng hỗ trợ

• • 6x cổng SATA 6Gb / s
    • SATA5 ~ 8 (Từ Chipset Z690)
    • SATAA ~ B (Từ ASMedia ASM1061)
  • 2 x cổng SATA 6Gb / s - SATAA & SATAB (Từ ASMedia

• 4x khe M.2 (Phím M)
  • Khe cắm M2_1 (Từ CPU)
    • Hỗ trợ PCIe 4.0 x4
    • Hỗ trợ thiết bị lưu trữ 2260/22280/22110
  • Khe cắm M2_2 (Từ Chipset Z690)
    • Hỗ trợ PCIe 4.0 x4
    • Hỗ trợ 2260/22280 thiết bị lưu trữ
  • Khe cắm M2_3 (Từ Chipset Z690)
    • Hỗ trợ PCIe 4.0 x4
    • Hỗ trợ SATA 6Gb / s
    • Hỗ trợ thiết bị lưu trữ 2242/2260/2280
  • Khe cắm M2_4 (Từ Chipset Z690)
    • Hỗ trợ PCIe 4.0 x4
    • Hỗ trợ SATA 6Gb / s
    • Hỗ trợ thiết bị lưu trữ 2242/2260/2280
• M2_2 ~ 4 hỗ trợ Bộ nhớ Intel ^® Optane ™
• Hỗ trợ Công nghệ phản hồi thông minh Intel ® cho bộ xử lý Intel ^® Core ™

USB

Bộ chip Intel ^® Z690

• 1x USB 3.2 Gen 2x2 20Gbps Cổng Type-C ở mặt sau
• 6x cổng USB 3.2 Gen 2 10Gbps (1 cổng kết nối bên trong Type-C và 5 cổng Type-A ở mặt sau)
• 2x cổng USB 2.0 Loại A ở mặt sau
• 2x cổng USB 3.2 Thế hệ 1 5Gbps khả dụng thông qua đầu nối USB bên trong

Hub USB-GL850G

• 4x cổng USB 2.0 khả dụng thông qua các đầu nối bên trong

Cổng kết nối (Internal)

• 1x đầu nối nguồn chính ATX 24 chân
• 2x đầu nối nguồn ATX 12V 8 chân
• 6x đầu nối SATA 6Gb / s
• 4x khe M.2 (M-Key)
• 1x Cổng USB 3.2 Gen 2 10Gbps Type-C
• 1x đầu nối USB 3.2 thế hệ 1 5Gbps (hỗ trợ thêm 2 cổng USB 3.2 thế hệ 1 5Gbps)
• 2x đầu nối USB 2.0 (hỗ trợ thêm 4 cổng USB 2.0)
• 1x đầu nối quạt CPU 4 chân
• 1x đầu nối quạt máy bơm nước 4 chân
• 6x đầu nối quạt hệ thống 4 chân
• 1x Đầu nối âm thanh mặt trước
• 2x đầu nối bảng điều khiển hệ thống
• 1x Đầu nối xâm nhập khung
• Đầu nối mô-đun 1xTPM
• 1x Clear CMOS jumper
• 1x đầu nối bộ điều khiển điều chỉnh
• 1x đầu nối TBT (Hỗ trợ RTD3)

Cổng kết nối (Back Panel)

1. DisplayPort
2. Mạng LAN 2,5G
3. Wi-Fi / Bluetooth
4. Kết nối âm thanh
5. Nút Flash BIOS
6. USB 2.0
7. HDMI
8. USB 3.2 Thế hệ 2 10Gbps Loại A
9. USB 3.2 thế hệ thứ 2 2x2 20Gbps Kiểu C
10. Đầu ra S / PDIF quang học

LAN / Wireless

1x bộ điều khiển LAN Intel ^® I225V 2,5Gbps

Kích cỡ

• Hệ số hình thức ATX
• 12 inch x 9,6 inch (30,5 cm x 24,4 cm)
