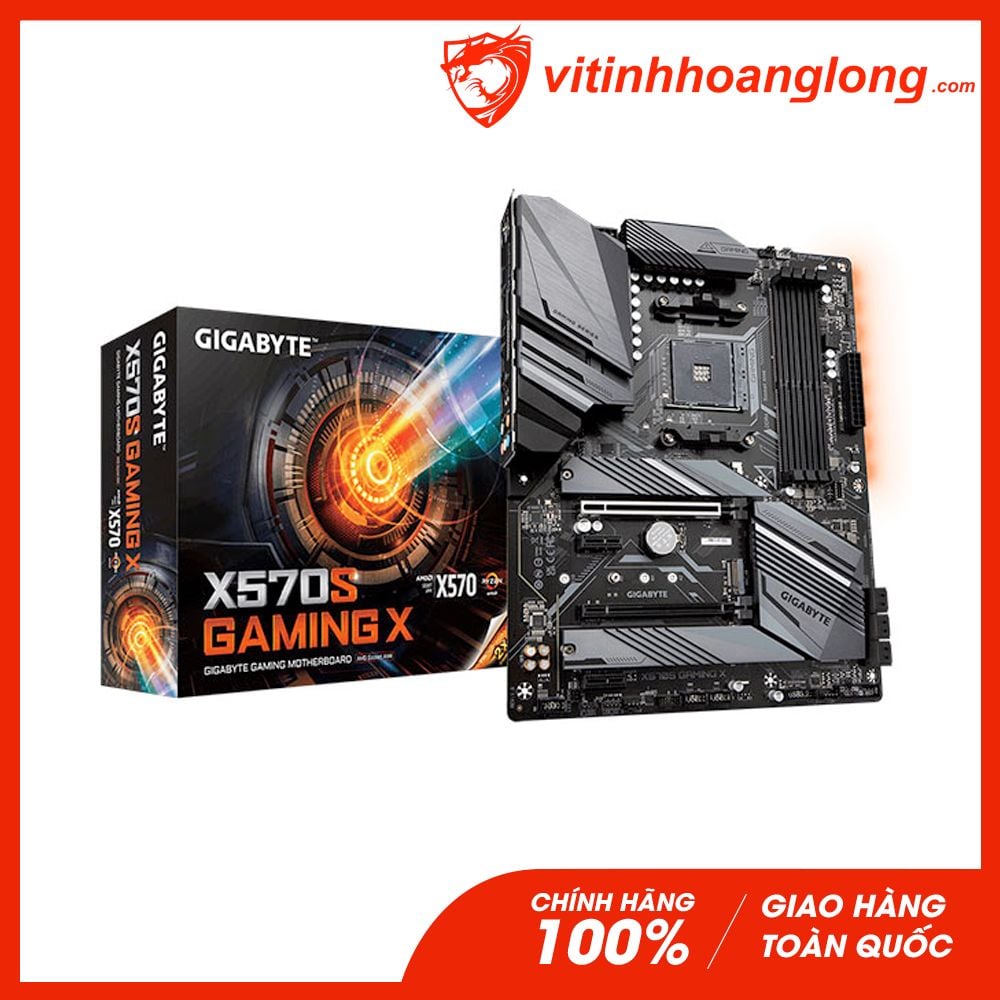

Mainboard Gigabyte X570S GAMING X

Loại sản phẩm

Bo mạch chủ

Model

X570S GAMING X

CPU hỗ trợ

AMD Socket AM4, hỗ trợ cho: AMD Ryzen ™ 5000 Series / Ryzen 5000 G-Series / AMD Ryzen ™ 4000 G-Series / AMD Ryzen ™ 3000 Series / AMD Ryzen ™ 3000 G-Series / AMD Ryzen ™ 2000 Series / Bộ xử lý AMD Ryzen ™ 2000 G-Series

Chipset

AMD X570

RAM hỗ trợ

Bộ xử lý AMD Ryzen ™ 5000 Series:
Hỗ trợ DDR4 4866 (OC) / 4600 (OC) / 4400 (OC) / 4300 (OC) / 4266 (OC) / 4133 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 ( Mô-đun bộ nhớ OC) / 3600 (OC) / 3466 (OC) / 3400 (OC) / 3333 (OC) / 3300 (OC) / 3200/2933/2667/2400/2133 MHz
Bộ xử lý AMD Ryzen ™ 4000 G-Series:
Hỗ trợ DDR4 5100 (OC) / 5000 (OC) / 4866 (OC) / 4600 (OC) / 4400 (OC) / 4300 (OC) / 4266 (OC) / 4133 (OC) / 4000 (OC) / 3866 ( OC) / 3800 (OC) / 3733 (OC) / 3600 (OC) / 3466 (OC) / 3400 (OC) / 3333 (OC) / 3300 (OC) / 3200/2933/2667/2400/2133 MHz mô-đun bộ nhớ
Bộ xử lý AMD Ryzen ™ 3000 Series:
Hỗ trợ DDR4 4600 (OC) / 4400 (OC) / 4300 (OC) / 4266 (OC) / 4133 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3600 ( OC) / 3466 (OC) / 3400 (OC) / 3333 (OC) / 3300 (OC) / 3200/2933/2667/2400/2133 MHz mô-đun bộ nhớ
Bộ xử lý AMD Ryzen ™ 3000 G-Series / Bộ xử lý AMD Ryzen ™ 2000 Series / Bộ xử lý AMD Ryzen ™ 2000 G-Series:
Hỗ trợ các mô-đun bộ nhớ DDR4 3200 (OC) / 2933/2667/2400/2133 MHz
4 x ổ cắm DDR4 DIMM hỗ trợ bộ nhớ hệ thống lên đến 128 GB (dung lượng 32 GB đơn DIMM)
Kiến trúc bộ nhớ kênh đôi
Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 không đệm của ECC
Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 / 1Rx16 không có bộ đệm ECC Un-buffer
Hỗ trợ mô-đun bộ nhớ Extreme Memory Profile (XMP)

Đồ họa tích hợp

Bộ xử lý đồ họa tích hợp:
1 x cổng HDMI, hỗ trợ độ phân giải tối đa 4096x2160 @ 60 Hz
* Hỗ trợ phiên bản HDMI 2.1, HDCP 2.3 và HDR.

Bộ nhớ chia sẻ tối đa 16 GB
(Lưu ý) Chỉ dành cho Bộ xử lý AMD Ryzen ™ 4000 G-Series / Bộ xử lý AMD Ryzen ™ 3000 G-Series / Bộ xử lý AMD Ryzen ™ 2000 G-Series.

Âm Thanh

Realtek ® Audio CODEC
Âm thanh độ nét cao
2/4 / 5.1 / 7.1 kênh

LAN

Realtek ® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)

Khe cắm mở rộng

1 x khe cắm PCI Express x16 (PCIEX16), được tích hợp trong CPU:
Bộ xử lý AMD Ryzen ™ 5000 Series / Bộ xử lý AMD Ryzen ™ 3000 Series hỗ trợ chế độ PCIe 4.0 x16
Bộ xử lý AMD Ryzen ™ 4000 G-Series / Bộ xử lý AMD Ryzen ™ 2000 Series hỗ trợ chế độ PCIe 3.0 x16
Bộ xử lý AMD Ryzen ™ 3000 G-Series / Bộ xử lý AMD Ryzen ™ 2000 G-Series hỗ trợ chế độ PCIe 3.0 x8
* Để có hiệu suất tối ưu, nếu chỉ lắp một cạc đồ họa PCI Express, hãy đảm bảo lắp nó vào khe PCIEX16.
1 x khe cắm PCI Express x16 (PCIEX2), được tích hợp trong Chipset:
Hỗ trợ PCIe 4.0 (Lưu ý) / chế độ 3.0 x2
* Khe cắm PCIEX2 chia sẻ băng thông với các đầu nối SATA3 4, 5. Các đầu nối SATA3 4, 5 sẽ không khả dụng khi thiết bị được lắp vào khe PCIEX2.
2 x khe cắm PCI Express x1, tích hợp trong Chipset, hỗ trợ PCIe 4.0 (Lưu ý) /3.0
(Lưu ý) Chỉ dành cho Bộ xử lý AMD Ryzen ™ 5000 Series / Bộ xử lý AMD Ryzen ™ 3000 Series.

Lưu trữ

1 x đầu nối M.2 (M2A_CPU), tích hợp trong CPU, hỗ trợ Socket 3, Phím M, loại 2242/2260/2280/22110 SSD:
Bộ xử lý AMD Ryzen ™ 5000 Series / Bộ xử lý AMD Ryzen ™ 3000 Series hỗ trợ SSD SATA và PCIe 4.0 x4 / x2
Bộ xử lý AMD Ryzen ™ 4000 G-Series / Bộ xử lý AMD Ryzen ™ 3000 G-Series / Bộ xử lý AMD Ryzen ™ 2000 Series / Bộ xử lý AMD Ryzen ™ 2000 G-Series hỗ trợ SSD SATA và PCIe 3.0 x4 / x2

1 x đầu nối M.2 (M2C_SB), tích hợp trong Chipset, hỗ trợ Socket 3, phím M, loại 2242/2260/2280/22110 SSD:
Hỗ trợ PCIe 4.0 (Lưu ý) SSD / 3.0 x4 / x2

1 x đầu nối M.2 (M2B_SB), tích hợp trong Chipset, hỗ trợ Socket 3, phím M, loại 2242/2260/2280/22110 SSD:
Hỗ trợ SSD SATA và PCIe 4.0 (Lưu ý) / 3.0 x4 / x2

6 x đầu nối SATA 6Gb / s, tích hợp trong Chipset:
Hỗ trợ RAID 0, RAID 1 và RAID 10

(Lưu ý) Chỉ dành cho Bộ xử lý AMD Ryzen ™ 5000 Series / Bộ xử lý AMD Ryzen ™ 3000 Series.

USB

CPU:
4 x cổng USB 3.2 Gen 1 ở mặt sau

Chipset:
2 x cổng USB Type-C ® , với hỗ trợ USB 3.2 Gen 2 (1 cổng ở mặt sau, 1 cổng khả dụng thông qua đầu cắm USB bên trong)
1 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ) ở mặt sau
2 x cổng USB 3.2 Gen 1 khả dụng thông qua đầu cắm USB bên trong
6 x cổng USB 2.0 / 1.1 (2 cổng ở mặt sau, 4 cổng có sẵn thông qua đầu cắm USB bên trong)

Cổng kết nối I/O bên trong

1 x đầu nối nguồn chính ATX 24 chân
1 x đầu nối nguồn ATX 12V 8 chân
1 x đầu cắm quạt CPU
1 x đầu cắm quạt tản nhiệt nước CPU
3 x đầu cắm quạt hệ thống
1 x đầu cắm quạt hệ thống / máy bơm làm mát nước
1 x dải LED làm mát CPU / đầu cắm dải LED RGB
2 x đầu cắm dải LED có thể định địa chỉ
2 x đầu cắm dải LED RGB
6 x đầu nối SATA 6Gb / s
3 x đầu nối M.2 Socket 3
1 x tiêu đề bảng điều khiển phía trước
1 x tiêu đề âm thanh bảng điều khiển phía trước
1 x đầu cắm USB Type-C ® , với hỗ trợ USB 3.2 Gen 2
1 x đầu cắm USB 3.2 Thế hệ 1
2 x đầu cắm USB 2.0 / 1.1
1 x tiêu đề Mô-đun nền tảng đáng tin cậy (TPM) (chân 2x6, chỉ dành cho mô-đun GC-TPM2.0_S)
1 x Clear CMOS jumper

＊ Tất cả các tiêu đề quạt đều phải hỗ trợ AIO_Pump, Pump và quạt hiệu suất cao với khả năng cung cấp lên đến 2A / 12V @ 24W.

Cổng kết nối I/O phía sau

2 x cổng USB 2.0 / 1.1
1 x cổng bàn phím / chuột PS / 2
1 x cổng HDMI
4 x cổng USB 3.2 Gen 1
1 x nút Q-Flash Plus
1 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ)
1 x cổng USB Type-C ® , với hỗ trợ USB 3.2 Gen 2
1 x cổng RJ-45
6 x giắc cắm âm thanh

Điều khiển I/O

iTE I/O Controller Chip

BIOS

1 x 256 Mbit flash
Sử dụng AMI UEFI BIOS được cấp phép
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Kích thước

ATX Form Factor; 30.5cm x 24.4cm
